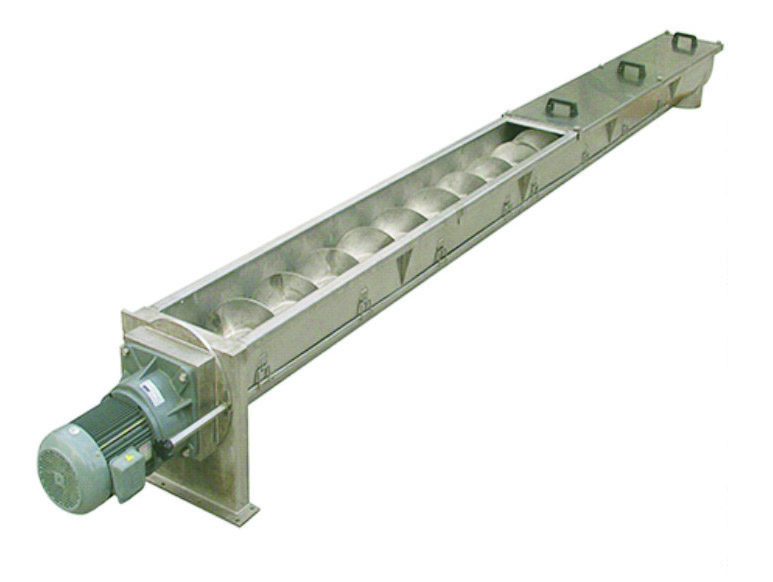

LS型螺旋输送机

所属：输送、提升类辅机设备

LS系列螺旋输送机是等效采用ISO1050标准设计、制造符合JB81005专业标准，与GX系列螺旋输送机相比，头、尾部轴承座移至壳体外；中间吊轴承采用滚动(M1制法)或滑动(M2制法)可以互换的两种结构，均设防尘密封装置，出料端设有清扫装置，进出料口位置布置灵活、整机噪音低、适应性强、操作维修方便。该机采用的密封件是尼龙和聚四氟乙烯树脂类，具有阻力小、密封、耐磨性好等特点。选用滑动瓦的轴瓦材料有铸铜、合金耐磨铸铁、铜基石墨少油润滑瓦等几种供选择。LS系列螺旋输送机其主要技术参数见下表：

立即咨询

返回产品

LS系列螺旋输送机主要技术参数表

机器型号	LS100	LS160		LS200		LS250		LS315		LS400	LS500	LS630		LS800		LS1000
螺旋直径(mm)	100	160		200		250		315		400	500	630		800		1000
螺距(mm)	100	160		200		250		250		355	400	450		500		560
转速(rmp)	71-140	56-112		50-100		45-90		45-90		36-71	32-63	25-50		20-40		16-32
输送量(m³/h)	1.1-2.2	3.1-7		6.31-3		11-22		11-22		31-62	50-98	77-140		126-200		140-280
注：表中的输送量按填充系数ψ=0.45考虑，选型时请根据具体物料选取填充系数ψ对输送量进行修正。
LS型			100	160	200		250		315	400	500	630	800		1000		1250
GX型					200		250		300	400	500
螺旋直径(MM)			100	160	200		250		315	400	500	630	800		1000		1250
螺距(MM)			100	160	200		250		315	355	400	450	500		560		630
转速(R/MIN)			140	120	90		90		75	75	60	60	45		35		30
输送量Qφ=0.33(M³/H)			2.2	7.6	11		22		36.4	66.1	93.1	160	223		304		458
功率PD1=10M(KW)			1.1	1.5	2.2		2.4		3.2	5.1	4.1	8.6	12		16		24.4
功率PD1=30M(KW)			1.6	2.8	3.2		5.3		8.4	11	15.3	25.9	36		48		73.3
转速(R/MIN)			120	90	75		75		60	60	45	45	35		30		20
输送量Qφ=0.33(M³/H)			1.9	5.7	18		18		29.1	52.9	69.8	125	174		261		305
功率PD1=10M(KW)			1.0	1.3	2.1		2.1		2.9	4.1	4.7	6.8	9.4		14.1		16.5
功率PD1=30M(KW)			1.5	2.3	4.5		4.5		7	8.9	11.6	20.4	28.3		42.2		49.5
转速(R/MIN)			90	75	60		60		45	45	35	35	30		20		16
输送量Qφ=0.33(M³/H)			1.2	3.8	11		11		17	31.7	46.5	73.0	99.3		139		199
功率PD1=10M(KW)			0.75	1.1	1.6		1.6		2.1	3.1	3.7	4.6	5.7		7.7		11
