提升机是应用非常广泛的一种垂直提升设备,它被用来提升各种物料,如:矿石、煤、水泥熟料等。

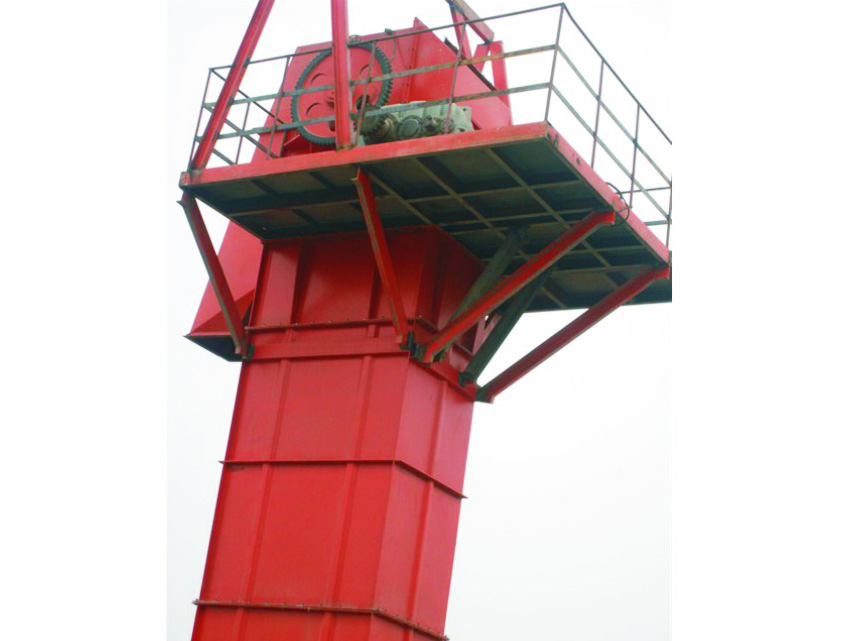

NE系列板链式提升机是本公司引进国外同类产品先进技术开发的产品。在各工业国家,这类提升机应用极广。
NE系列板链式提升机共有11种型号:NE15、NE30、NE50、NE100、NE150、NE200、NE300、NE400、NE500、NE600、NE800。
提升机的特点
1、提升范围广。这类提升机对物料的种类、特性及块度的要求少。不仅可提升粉状、粒状和块状物料,而且可提升磨逐性物料。物料及温度≤250℃。
2、输送能力大。该系列提升机具有NE15-NE800多种规格。提升量范围为10-800m³/h。
3、驱动功率小。这类提升机采取流入喂料,重力诱导式卸料,且采用密集型布置的大容量料斗输送,链速中等提升量大。物料提升时,几乎无回料现象,因此驱动功率小,理论计算轴功率是环链提升机的25%-35%。
4、使用寿命长。提升机的喂料采取流入式,材料之间很少发生挤压和碰撞现象,本机的设计保证物料在喂料、提升和卸料中不会撤落,这就防止了磨粒磨损,输送链采用板链式高强度耐磨链条,延长了链条和链斗的使用寿命。根据国外同类产品在生产中长期的实践表明,输送链使用寿命超过5年。
5、提升高度高。该系列提升机链速中等,运行平稳,且采用板链式高强度耐磨链条,因此可达较高的提升高度(高达50m)。
6、密封性好,环境污染少。
7、运行可靠性好。先进的设计原理,保证了整机运行的可靠性,无故障时间超过3万小时。
8、操作、维修方便、易损件少。
9、结构精度高。机壳经折边、焊接、机刚性好,外观漂亮。
型号 | 提升量 (m³/h) |
料 斗 | 运行 部件 重量 |
物料最大块度 | ||||||
容积升 | 斗距 mm |
斗速 m/min |
占百分比% | |||||||
10 | 25 | 50 | 75 | 100 | ||||||
NE15 | 15 | 2.5 | 203.2 | 29.8 | 28 | 65 | 50 | 40 | 30 | 25 |
NE30 | 32 | 7.8 | 304.8 | 30.1 | 35 | 90 | 75 | 58 | 47 | 40 |
NE50 | 60 | 14.7 | 304.8 | 30.1 | 64 | 90 | 75 | 58 | 47 | 40 |
NE100 | 110 | 35 | 400 | 31 | 89 | 130 | 105 | 80 | 65 | 55 |
NE150 | 170 | 52.2 | 400 | 31 | 112 | 130 | 105 | 80 | 65 | 55 |
NE200 | 210 | 84.6 | 500 | 30 | 134 | 170 | 135 | 100 | 85 | 70 |
NE300 | 320 | 127.5 | 500 | 30 | 188 | 170 | 135 | 100 | 85 | 70 |
NE400 | 380 | 182.5 | 600 | 30 | 205 | 205 | 165 | 125 | 105 | 90 |
NE500 | 470 | 260.9 | 700 | 30 | 223 | 240 | 190 | 145 | 120 | 100 |
NE600 | 600 | 300.2 | 700 | 30 | 274 | 240 | 190 | 145 | 120 | 100 |
NE800 | 800 | 501.8 | 800 | 30 | 313 | 275 | 220 | 165 | 135 | 110 |
注:料斗填充系数按0.7计算。 |
